Schutzwirkung
Ein Rollladen wird in der Regel von außen vor ein Fenster oder eine Tür montiert und erfüllt je nach Ausführung verschiedene Schutzeigenschaften, wie Schallschutz, Einbruchhemmung, Wärmedämmung und Sichtschutz. Wir beschaffen die Produkte von Heydebreck und installieren diese hochwertigen Produkte bei Ihnen im Raum Freiburg im Breisgau und im Dreisamtal (Stegen, Kirchzarten, Buchenbach und Oberried.
Rollladenbehang
Der Rollpanzer oder Rollladenbehang besteht aus gelenkig miteinander verbundenen Rollladenstäben. Er ist das schützende Teil des Rollabschlusses, das die Öffnung schließt.
Profile
Profile aus Aluminium und Edelstahl, meist doppelwandig und oft ausgeschäumt, was eine höhere Stabilität mit sich bringt, finden die häufigste Verwendung.
Rolladen-Materialien
ALUMINIUM
Aluminium-Stäbe sind standardmäßig rollgepresste Profile, frei von Kohlenwasserstoff- und Fluorchlorverbindungen.
Rollgepresste Aluminiumstäbe werden bei HEYDEBRECK mit Polyurethan (PU) ausgeschäumt. Sie sind wegen der geringeren Wandstärke etwas leichter als die stranggepressten Varianten. Wegen der Ausschäumung sind sie deutlich schalldämmender als andere Materialien.
Stranggepresste Aluminiumstäbe haben eine höhere Stabilität und Materialdicke. Ausgangspunkt ist ein massiver Aluminiumkern, welcher zunächst in Teilstücke. zerlegt wird. Nach dem Erhitzen wird das Teilstück in einer speziellen Extrusionsmaschine an einem Strang durch eine exakt vorgegebene Form gepresst. Heraus kommt ein fertiger Rohling, der nun einzeln abgestanzt werden kann. Die besondere Stabilität entsteht zum einen durch das dickere Material zum anderen durch die Form, die aus einem Guss einstanden ist und so eine verbesserte Statik besitzt.
Absolute Zuverlässigkeit, perfekte Funktion, Langlebigkeit, höchste Materialstärken, große Farbauswahl, kürzeste Lieferzeit. Besser geht‘s nicht!
Rollgeformte Aluminium-Rollläden werden in Standardmengen nur in den marktbekannten Farben geliefert. Fast alle rollgeformten Aluminium-Rollladenstäbe sind mit PU-Schaum gefüllt, der einen großen Teil der Stabilität der Stäbe gewährleistet.
Qualitätsstäbe aus rollgeformten Aluminium zeichnen sich zunächst durch die Bandstärke aus. Bei der Wahl des Rollladenpanzers sollte sich der Architekt bzw. der Bauherr generell die angebotenen Bandstärken bestätigen lassen, denn die Stärke des Bandes wurde von vielen Herstellern aus Kostengründen zu Lasten der Qualität gesenkt.
Die Beschichtung der rollgeformten Aluminiumstäbe muss langlebig, farbecht und abriebfest sein. Daher wählen wir unsere Bandmaterialien nur bei den weltbesten Aluminium-Lieferanten aus, um unseren Kunden die Qualität zu bieten, die sie von einem Rollladen erwarten können.
Unsere Aluminiumprofile überzeugen mit Bandstärken von 0,28 mm bis 0,42 mm und entsprechender PU-Schaum-Füllung.
HOLZ
Für Rolladenpanzer aus Holz kommt meist das harte und stabile Kiefernholz zum Einsatz. Diese Rollladenpanzer sind stabil und auch gut einbruchhemmend, aber vergleichsweise selten. Da Holz teurer als PVC ist, wurden ab der 60-er Jahre des letzten Jahrhunderts vermehrt PVC-Rollladenpanzer eingesetzt. Dies hat sich wegen der besseren Witterungsbeständigekit von Aluminium geändert.
Eine Sonderform stellen die historischen, originalgetreuen Modelle dar, die meist im Bereich des Denkmalschutzes eingesetzt werden.
EDELSTAHL
Stahlpanzer sind auf jeden Fall die einbruchsicherste Variante, dafür müssen aber auch Schienen und Hochschiebesicherung entsprechend angepasst sein. Sie sind aber in der Regel nur bei stark einbruchsgefährdeten Fenstern und Türen angezeigt.
Edelstahl ist witterungsbeständig und auch optisch hochwertiger als normaler Stahl.
… weiter zu den Rollläden aus Edelstahl
KUNSTSTOFF
In der Regel bestehen Kunststoff-Profile aus Hart-PVC (Polyvinylchlorid) und sind nicht ausgeschäumt. Durch starke Witterungseinflüsse kann das Material nach einiger Zeit an Stabilität verlieren und spröde werden. Als Einbruchschutz eignen sich Kunststoff-Profile nicht, da sie sich leicht verbiegen oder zerschneiden lassen. Der Rolladenpanzer ist nur bis zu einer maximalen Breite von 2 Meter aus Kunststoff zugelassen. Witterungseinflüsse, wie Sturm und Hagel, hat der PVC-Rollladen kaum Etwas entgegenzusetzen.
Wegen der vielen Einschränkungen verbauen wir keine PVC-Rollläden, sondern nur Rollladenpanzer aus Metall und Holz.
Rollladen- und Rolltor-Bestandteile
Im Wesentlichen ist jeder Rolladen gleich aufgebaut. Er besteht immer aus einem Rolladenkasten, in dem sich die „Welle“ befindet, auf die der Rolladenpanzer aufgerollt wird.
- Rollpanzer - der Rollpanzer oder Rollladenbehang besteht aus gelenkig miteinander verbundenen Rollladenstäben.
- Welle - die Rollladenwelle ist der tragende Teil des Rollladens, auf dem sich der Rollpanzer aufwickelt.
- Führungsschienen - die Führungsschienen dienen zur seitlichen Führung des Rollpanzers sowie zum Ableiten von außen auf den Panzer wirkender Kräfte.
- Kasten und Rollraumverkleidung - der Rollladenkasten ist eine Umschließung um den Rollraum, in dem sich in hochgezogenem Zustand der Rollpanzer samt Welle befindet.
- Antrieb
- 1) beim Gurtzug wird ein Band um eine Scheibe gewickelt, die sich auf der Welle befindet und in den Wohnraum geleitet wird.
- 2) die bequemste Antriebsart ist der Rohrmotor, welcher elektrisch betrieben wird. - Bedienungselement - für manuelle, drahtgebundene und funkgesteuerte Bedienung
Rollpanzer
Der Rollpanzer oder Rollladenbehang besteht aus gelenkig miteinander verbundenen Rollladenstäben (auch Rollladenprofile genannt). Er ist das schützende Teil des Rollabschlusses, das die Öffnung schließt. Je nach Anforderungen kann er verschieden beschaffen sein. Die am häufigsten verwendeten Materialien sind
- Aluminium, oft mit Polyurethan ausgeschäumt,
- Holz, in der Regel Kiefernholz,
- Stahl oder rostfreier Stahl.
- Kunststoff, vorwiegend Hart-PVC,
Die Rollladenstäbe gibt es in verschiedenen Abmessungen. Man unterscheidet zwischen links- und rechtsrollenden Panzern. Um diese zu unterscheiden, muss man sich den Rollladen von innen links vorstellen. Wenn sich die Welle beim Aufrollen im Uhrzeigersinn dreht, ist es ein Rechtsroller, andersherum ein Linksroller. Die am häufigsten verwendeten Profile sind doppelwandig, mit Ausnahme von Holzprofilen und den selten vorkommenden einwandigen Aluminiumprofilen, und teilweise ausgeschäumt, was eine höhere Stabilität mit sich bringt.Die Stäbe, ausgenommen Holzrollläden, werden ineinander geschoben. Im unteren Teil des Panzers (üblicherweise ¾ bis ⅔ der Panzerhöhe) werden Profile mit Lichtschlitzen versehen. Durch sie kann man den Lichteinfall und die Lüftung fast stufenlos regulieren. Die Hinterlüftung der Rollläden ist im Sommer wichtig, damit sich keine Hitze zwischen Fensterscheibe und Rollladen staut.
Einbruchhemmende Sicherheitsrollläden haben keine Lichtschlitze.
Ein Hineinziehen des Rollladenpanzers in den Rollraum wird durch Anschlagstopfen an den Endstäben oder einen Winkelendstab verhindert. Bei einer Motorbedienung wird je nach Motortyp der Endpunkt am Motor eingestellt, so dass der Anschlag nicht benötigt wird. Moderne Motoren haben eine Endpunkterkennung, so dass kein Einstellen des Motors notwendig ist. Dadurch kann der Rollladen nicht mehr auflaufen, z. B. auf Terrassenmöbeln.

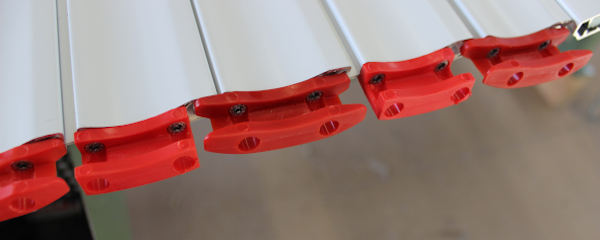

Der Panzer muss gegen das Verschieben der einzelnen Stäbe gesichert sein, da dies die Funktion beeinträchtigen kann. Dies kann durch Klammern oder Arretierungsstücke verhindert werden, die an jedem zweiten Stab beidseitig befestigt werden und etwas über die Stabbreite überstehen, so dass die Stäbe nicht mehr auseinandergezogen werden können. Bei der Stiftarretierung werden kleine Stahlstifte in den Stäben platziert, welche die Profile verbinden. Je nach Rollladentyp kann man auch Bleche („Rollraumabdeckung“ oder „Abweisblech“) seitlich in den Kästen platzieren.
Welle
Die Rollladenwelle ist der den Rollpanzer tragende Teil des Rollladens, auf dem sich der Rollpanzer aufwickelt. Der Rollpanzer wird mittels Aufhängungen oder speziellen Schienen an der Welle befestigt. Die am häufigsten verwendete Welle ist eine Achtkant-Stahlwelle. Den Durchmesser der Welle wird bestimmt durch das Gewicht es Rollpanzers.
Bei der Auswahl sollte vor allem auf die vom Hersteller empfohlenen Maße geachtet werden, da sonst Probleme beim Aufwickeln und dem Ballendurchmesser auftreten könnten. Bei schweren Rollpanzern können verstärkte Stahlwellen verwendet werden. Die Durchbiegung der Welle darf maximal 1/500 der Wellenlänge betragen, da sonst das problemlose Aufwickeln des Panzers nicht gewährleistet ist. Da die Stahlwellen hohl sind, können bei ihnen Rohrmotoren verwendet werden, die in die Welle eingeschoben werden.
Führungsschienen
Die Führungsschienen dienen zur seitlichen Führung des Rollpanzers sowie zum Ableiten von außen auf den Panzer wirkender Kräfte, etwa von Winddruck.
Sie sind in der Regel U-förmig und bestehen aus den bereits genannten Materialien.
Kasten und Rollraumverkleidung
Der Rollladenkasten ist eine Umschließung um den Rollraum, in dem sich in hochgezogenem Zustand der Rollpanzer samt Welle befindet. Aufsatzkästen bestehen hauptsächlich aus Kunststoff mit einer Innenverkleidung aus Dämmmaterial. Bei einer guten Dämmung ist man gewappnet gegen Hitze und Kälte. Vorbaukästen, die vor dem Fenster oder auf dem Mauerwerk sitzen, bestehen in der Regel aus Aluminium und benötigen keine Wärmedämmung, da sie sich außerhalb der beheizten Hülle befinden.
Vorbaukästen
Ob für die Verschattung eines Neubaus oder im Rahmen einer Sanierung – der Einsatz oder besser der Vorsatz eines Vorbaukastens ist fast immer möglich. Unsere Kästen sind flexibel einsetzbar – unabhängig von Fenstersystemen und –größen. Durch die Montage vor dem Fenster entstehen keine Wärmebrücken. Zudem kann diese auch nachträglich noch erfolgen. Durch ihr dezentes Design und den Einsatz unterschiedlicher Behänge sind Vorbaukästen zeitlos und bieten vielfältige Möglichkeiten.
- keine Wärme- und Schallbrücke durch außenliegenden Rollladenkasten
- montage- und servicefreundlich
- perfekte Kombination mit Vorbau-Jalousien durch identische Kastenformen möglich
Anwendungsbereiche:
- Neubau, Sanierung
- auch zur Nachrüstung ohne Austausch der Fenster einsetzbar
- unabhängig von der Bauweise des Gebäudes einsetzbar
Halb- / Viertelrund
Das Vorbausystem aus Aluminium mit runder bzw. halbrunder Kastenform. Sichtbarer Kasten zur Montage in die Fensterlaibung, auf das Fenster oder auf die Wand. Das System ist rollgeformt als auch stranggepresst möglich.
Abgeschrägt
Das Vorbausystem aus Aluminium mit eckiger Kastenform. Die abgeschrägte Unterseite sorgt für mehr Tageslicht. Sichtbarer Kasten zur Montage in die Fensterlaibung, auf das Fenster oder auf die Wand. Das System ist rollgeformt als auch stranggepresst möglich.
Unterputz
Unterputzkasten zur Montagen in Neubauten. Eine saubere und einfache Lösung mit versteckten Elementen in der Konstruktion. Hierbei handelt es sich um eine sehr beliebte Lösung der Außenbeschattung.
Rollgeformt
Das Aluminium wird auf Rollformmaschinen mit speziellen Rollensätzen auf den Millimeter genau rollgeformt und hat eine Materialstärke von ca. 0,5mm. Die Herstellungskosten sind bei rollgeformten Rolladenkästen deutlich geringer.
Stranggepresst
Ist der Rolladenkasten stranggepresst, wird er mittels spezieller Strangpressmaschienen hergestellt. Die Materialstärke beträgt ca. 1 – 2 mm und damit wesentlicher steifer.
Antriebs- und Bedienungselemente
Es gibt verschiedene Methoden, einen Rollladen zu bedienen. Beim Gurtzug wird ein Gurtband um eine Gurtscheibe gewickelt, die sich auf der Welle befindet und dann in den Wohnraum geleitet.
Beim Ziehen am Gurt dreht sich die Welle, und der Rollpanzer wickelt sich auf die Welle auf. Durch sein Eigengewicht wickelt sich der Panzer beim Loslassen des Gurtes wieder ab. Damit der Panzer in seiner aufgewickelten Position bleibt, befindet sich im Gurtwickler eine Bremse, die den Gurt festhält.
Die Zugkraft am Gurt darf 90 N nicht überschreiten. Um den Kraftaufwand zu verringern, kann man statt einer Gurtscheibe ein Getriebe einsetzen. Der Gurt muss gerade verlaufen, da er sonst schnell verschleißt. Beim Gelenkkurbelgetriebe sitzt ein Getriebe im Rollladenkasten, das mit der Welle verbunden ist. Dieses führt über einen Vierkantstahlstab zu einer Gelenkkurbel. Beim Drehen der Gelenkkurbel wird die Welle in Bewegung gesetzt.
Die bequemste Antriebsart ist der Rohrmotor. Er wird in die Welle geschoben und dreht diese. Es gibt Rohrmotoren in verschiedenen Stärken und Umdrehungsgeschwindigkeiten. Die Endlagen, an denen der Panzer halten soll, sind am Motor einstellbar.
Schutzeigenschaften von Rollladen und Rolltor
Sie wollen Sicherheit?
Mechanische Sicherungen, die sinnvoll aufeinander abgestimmt sind, stehen an erster Stelle einer effektiven Absicherung. Sie können dem Täter einen bestimmten Widerstand entgegensetzen und einen Einbruch unter Umständen verhindern. Daher sind sie eine wesentliche Voraussetzung für einen wirksamen Einbruchschutz.
Dann entscheiden Sie sich für geprüfte Rollläden von Heydebreck. Bei unseren zertifizierten Sicherheitsrollläden haben herkömmliche Einbruchswerkzeuge keine Chance, denn sie halten extremsten Belastungen stand. Benötigt ein Täter mehr als 2-3 Minuten um sich einen Zugang zu verschaffen, lässt er meist von seinem Vorhaben ab. Daher scheitern 40% der Einbrüche an Sicherheitsmaßnahmen der Eigentümer. Sorgen Sie dafür, dass es nur bei einem Einbruchversuch bleibt! Unsere Sicherheitsrollläden sind für Alt - und Neubau geeignet und jederzeit nachrüstbar.
Einbruchhemmende Rollläden
Einbruchhemmende Rollläden zeichnen sich durch 4 Merkmale aus und nur die Kombination aus allen vier Merkmalen zusammen wirken einbruchhemmend:
- Rollladenstäbe müssen aus widerstandsfähigem Material sein.
- Rollladenpanzer muss gegen Hochschieben gesichert sein.
- Rollladenpanzer muss gegen Herausziehen gesichert sein.
- Führungsschienen müssen gegen Aufhebeln gesichert sein.
Die Polizei empfiehlt geprüfte und zertifizierte Produkte des K-EINBRUCH-LEVELS B für Ihre mechanische Absicherung.
Einen Premium-Einbruchschutz erreichen Sie mit Produkten, die den K-EINBRUCH-LEVEL A erfüllen.
Weitere Informationen zum Thema Einbruchschutz finden Sie auf der speziellen Seite KEINBRUCH der Polizei:
Preisgünstigste Ausführung
Die preisgünstigste Ausführung bei einbruchhemmenden Rollläden ist der Panzer aus doppelwandigen, rollgeformten Sonder-Aluminiumstäben aus MD3 Material, welches aus dem Flugzeugbau kommt. Dieses extrem harte Material ist eine Speziallegierung, die einen sehr hohen Anteil an Magnesium hat und einem Angriff mit herkömmlichen Einbruchswerkzeugen nach der offiziellen Widerstandsklasse RC2 (Schraubendreher, Keile, Rohrzange) Stand hält (s. dazu „Tabelle der Widerstandsklassen“).
